调压器按结构形式分为自压式（N型）调压器；按工作特性分为变普通型（1型）高精度型（2型）；按公称压力分为低压调压器和中压调压器。
低压自力式调压器普通型
|

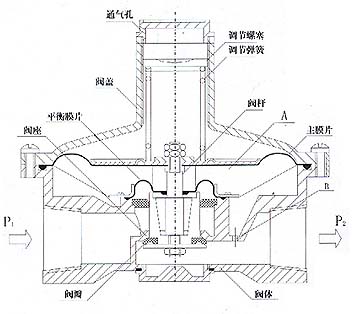

GQT-15N-1型 ~ 50-1型自力式调压器
结构图
|
低压自力式调压器高精度型
|

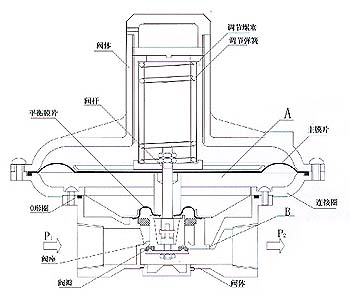

GQT-15N-2型 ~ 80-2型自力式调压器
结构图
|
构造和动作
气体的流气是从进口侧的管内流入，通过阀门和阀座间的狭小部份流出到出口侧的管内，同时出口侧的压力通过B（导压孔）反馈到A腔主膜片上，由于此压力使连接在主膜片上的阀杆阀瓣作相应的启闭，在一定的出口压力支配下，使阀门按能流动所定的使用量而启闭动作。在主膜片上受调节弹簧的压力，使其力与主膜片下承受的压力（导压孔导入的压力）达到平衡，以控制阀门的启闭，自行调整压力。
特长
1、口径的相对容量大，是能维持在大幅度流量范围内达到高精度的性能。
2、在供给系统的流量存在变化的情况下，能保持一定的出口压力维持正常的燃烧。
3、阀内装用单面接触的软密封垫和平的平衡膜片，出口压力的流量在零位时，不会泄漏，进口压力变化时，对出口压力几乎没有变化。
4、如果要改变出口压力只需调整调节弹簧的压力或更换相应段的弹簧，可以在秀宽的范围内改变出口压力。每一压力段的弹簧，压力调整范围±20%。
5、2型比1型主膜片有效作用面积大，控制性好，更提高了调压器的出口压力稳压精度。是各种需具备高精度稳压性能的燃气加热装置或其它特殊装置上理想的调压稳压元件。
低压自力式调压器主要技术参数（标准规格）
进口压力范围：P1=2.5~50KPa
出口压力范围：P2=1.0~30KPa |
| |
|
