| 在大气压调压器结构中，膜片、阀杆、阀杆系统的自重为调压弹簧的反作用力所平衡，阀门通常保持“闭”的状态。平衡密封膜片面积设定与阀口的有效面积相等。因此入口压力即使变化，由于两者面积相等，就能平衡，阀仍保持“闭”的状态。当外部压力由控制孔进入上部隔膜室，致使压力升高时或当下游气路中混合器动作抽吸管路中气体，下部隔膜室压力形成负压时，由于主隔膜存在上下压差阀门向下开启，燃气由出口侧输出，并可使燃气与空气保持恒定的混合比。
此种调压器结构合理灵敏度高，可在气路中组装成吸气式、均压式、溢流式等多种用途。是自动控制出口压力气体流量的机械式自动控制器，对提高燃气热效率，节约能源，简化燃烧装置的操作管理均有很好的作用。
大气压调节器亦可作安全阀使用。在确定气体管路中的额定安全压力（允许最大压力为30KPa）的情况下，调整调压器内的弹簧使之与额定安全压力相适应。当进口侧压力P1在额定压力以下时，阀门外于“闭”的状态，当P1大于额定压力时，阀门开启，气体溢出，直至P1降至额定安全压力以下时，调压器恢复“闭”的状态。

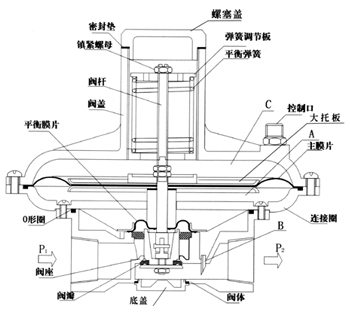

| 低压大气压调压器普通型 |
GQT-15Z-1型-50Z-1型大气压调压器
结构图 |

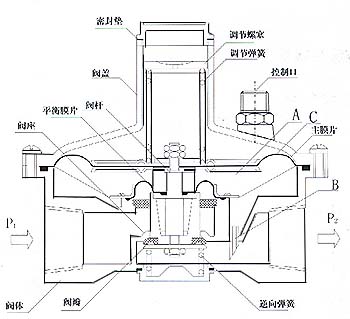

| 低压大气压调压器精度型 |
GQT-15Z-2型-50Z-2型大气压调压器
结构图 |
 GQT15Z-50Z型大气压调压器主要技术参数
| 文丘里管-吸气式使用方法 |
均压式使用方法 |
| 最高进口压力（P1） |
20KPa |
| 最低进口压力（P1） |
0.5KPa |
| 出口压力(P2)调整范围 |
1型 |
0~-0.5KPa |
| 2型 |
-0.1~+0.1KPa |
|
| 最高进口压力（P1） |
50KPa |
| 最高出口压力（P1） |
50KPa |
| 最高允许压差（P1-P2） |
30KPa |
| 调整出口设定压力 |
0 |
|

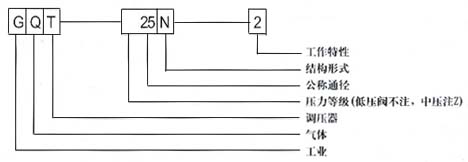

型号编制说明
例：GQT-25N-2型调压器
自力式低压调压器公称通径25mm(1")高精度型 |
|
